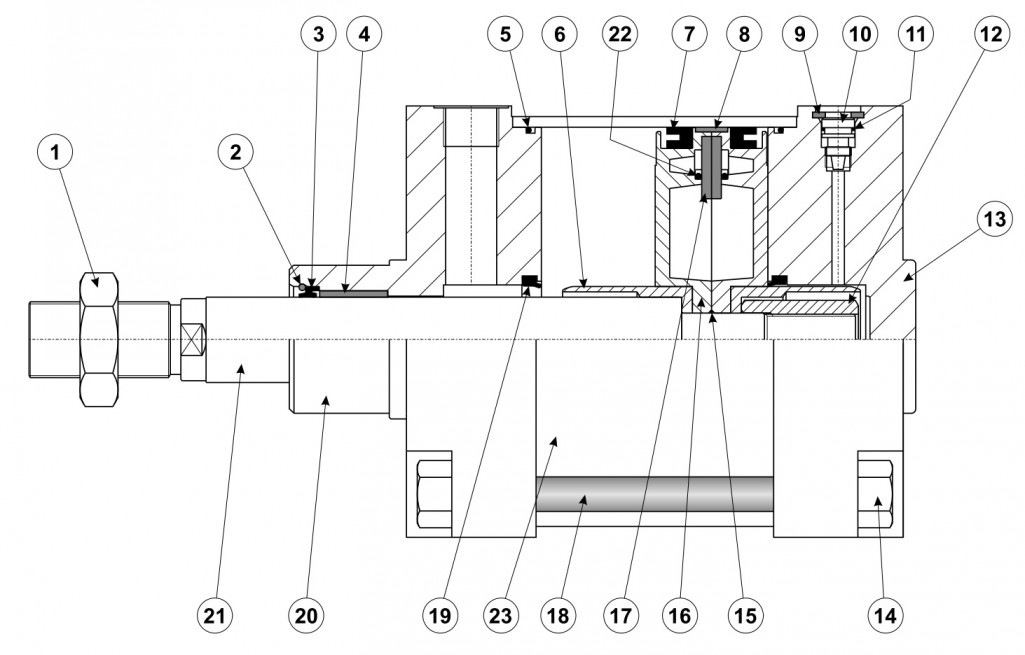

Спецификация(см. рисунок):

1. Крепежная гайка.
2. Уплотнение штока.
3. Грязесъемник.
4. Направляющая втулка.
5. Уплотнение крышки.
6. Аллюминиевая втулка.
7. Направляющее уплотнения поршня.
8. Направляющее уплотнения поршня.
9. Регулируемое демпфирование.
10. Регулирующий винт.
11. Уплотнение.
12. Гайка поршня.
13. Задняя крышка.
14. Стягивающий винт.
15. Уплотнение поршня.
16. Поршень аллюминиевый.
17. Магнит.
18. Стальной стержень.
19. Амортизирующее уплотнение NBR или Viton.
20. Передняя крышка.
21. Хромированный шток.
22. Уплотнение поршня.
23. Аллюминиевая гильза - труба

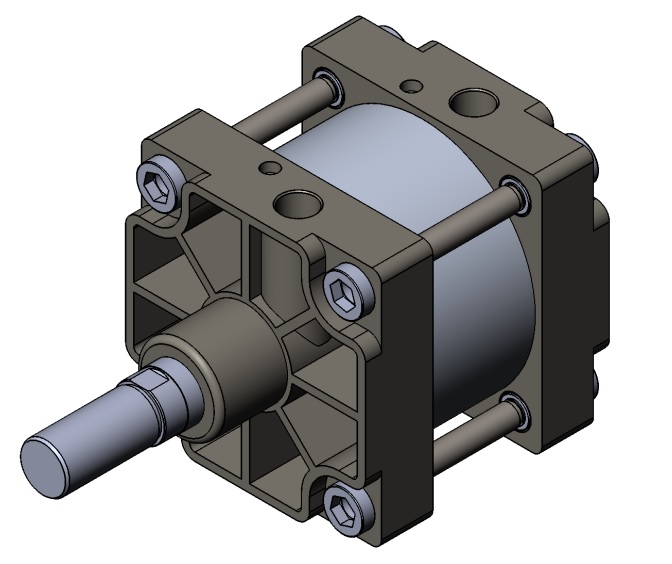

Пневмоцилиндры PSK17 используются для создания больших усилий, поскольку поршень 16 имеет увеличенную площадь. В отличии от PSK10, гильза круглая аллюминиевая 23, а две стальные крышки 20 и 13 стянутые стальными шпильками 18, что позволяет удешевить данную модель. Усилие на штоке такого цилиндра может достигать от 1.8 до 3 тонн. Поршень оснащен магнитов для определния его положения датчиком.

Данные пневмоцилиндры имеют регулируемое маслянное демпфирование 9. Регулировка производится путем вращения винта 10, уплотнение 11 исключает утечки воздуха. Демпфирование осуществляется только в начале и в конце хода с того момента, когда направляющая втулка 6 входит в корпус передней крышки 20 или задней 13. Поршень имеет встроенный магнит 17 для определения его местоположения датчиком герконовым. Болты крепления передней и задней крышки 21 имеют внутреннюю резьбу для креплений.

Теоретическое усилие, кг
