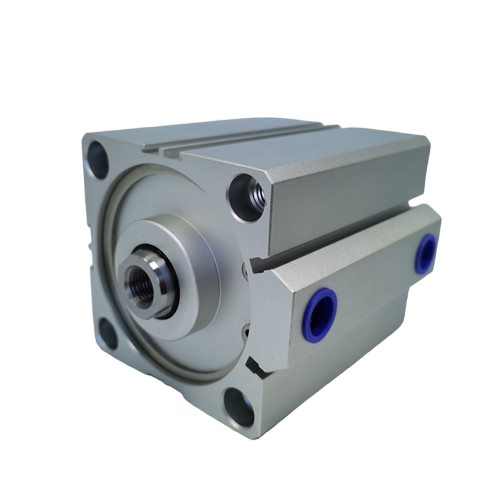

Описание продукта

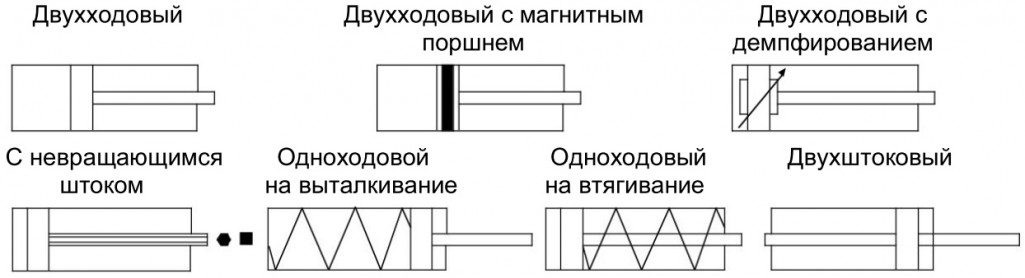

Данные пневмоцилиндры имеют пазы для герконовых датчиков и магнитный поршень. Передняя и задняя крышка внутри гильзы и не имеют демпфирования . Такое исполнение значительно уменьшает габариты привода.

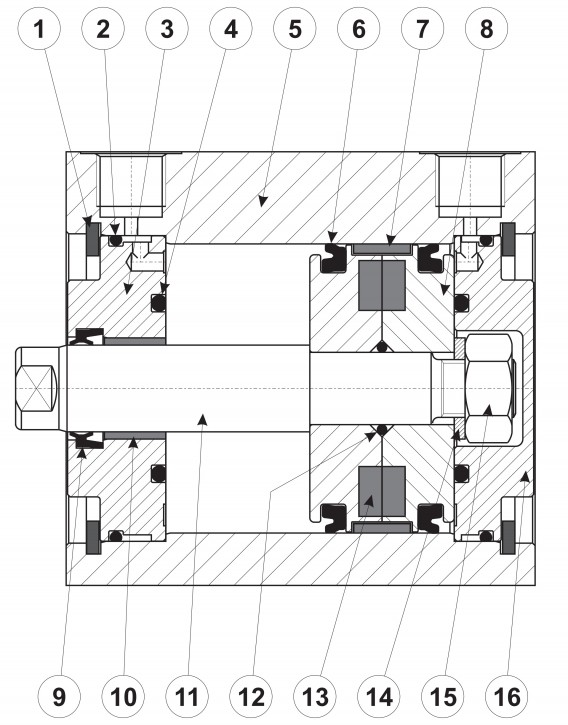

Спецификация:
1. Стопорное кольцо.
2. Уплотнение NBR или Viton.
3. Аллюминиевая крышка.
4. Уплотнение NBR или Viton.
5. Аллюминиевый корпус, аннодированный.
6. Уплотнение поршня полиуретановое или Viton.
7. Уплотнение поршня
8. Поршень аллюминиевый.
9. Уплотнение поршня: полиуретан или Viton/
10. Направляющая втулка.
11. Хромированный шток.
12. Уплотнение поршня-штока NBR или VIton.
13. Магнит.
14. Шайба.
15. Гайка фиксации поршня на штоке.
16. Задняя крышка аллюминиевая.
Пор-шень |
Шток |
Давление |
Площадь поршня, см2 |
Давление в системе, бар |
Теоретическое усилие (кг) |
||||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||||
20 |
8 |
Втягивание |
2,64 |
5,3 |
7,9 |
10,6 |
13,2 |
15,8 |
18,5 |
21,1 |
23,7 |
26,4 |
|
Выталкивание |
3,14 |
6,3 |
9,4 |
12,6 |
15,7 |
18,8 |
22,0 |
25,1 |
28,3 |
31,4 |
|||
25 |
10 |
Втягивание |
4,12 |
8,2 |
12,4 |
16,5 |
20,6 |
24,7 |
28,8 |
33,0 |
37,1 |
41,2 |
|
Выталкивание |
4,91 |
9,8 |
14,7 |
19,6 |
24,5 |
29,4 |
34,3 |
39,3 |
44,2 |
49,1 |
|||
32 |
12 |
Втягивание |
6,91 |
14 |
21 |
28 |
35 |
41 |
48 |
55 |
62 |
69 |
|
Выталкивание |
8,04 |
16 |
24 |
32 |
40 |
48 |
56 |
64 |
72 |
80 |
|||
40 |
16 |
Втягивание |
10,55 |
21 |
32 |
42 |
53 |
63 |
74 |
84 |
95 |
106 |
|
Выталкивание |
12,56 |
25 |
38 |
50 |
63 |
75 |
88 |
100 |
113 |
126 |
|||
50 |
20 |
Втягивание |
16,49 |
33 |
49 |
66 |
82 |
99 |
115 |
132 |
148 |
165 |
|
Выталкивание |
19,63 |
39 |
59 |
79 |
98 |
118 |
137 |
157 |
177 |
196 |
|||
63 |
20 |
Втягивание |
28,02 |
56 |
84 |
112 |
140 |
168 |
196 |
224 |
252 |
280 |
|
Выталкивание |
31,16 |
62 |
93 |
125 |
156 |
187 |
218 |
249 |
280 |
312 |
|||
80 |
25 |
Втягивание |
45,33 |
91 |
136 |
181 |
227 |
272 |
317 |
363 |
408 |
453 |
|
Выталкивание |
50,24 |
100 |
151 |
201 |
251 |
301 |
352 |
402 |
452 |
502 |
|||
100 |
25 |
Втягивание |
73,59 |
147 |
221 |
294 |
368 |
442 |
515 |
589 |
662 |
736 |
|
Выталкивание |
78,5 |
157 |
236 |
314 |
393 |
471 |
550 |
628 |
707 |
785 |
