Описание продукта

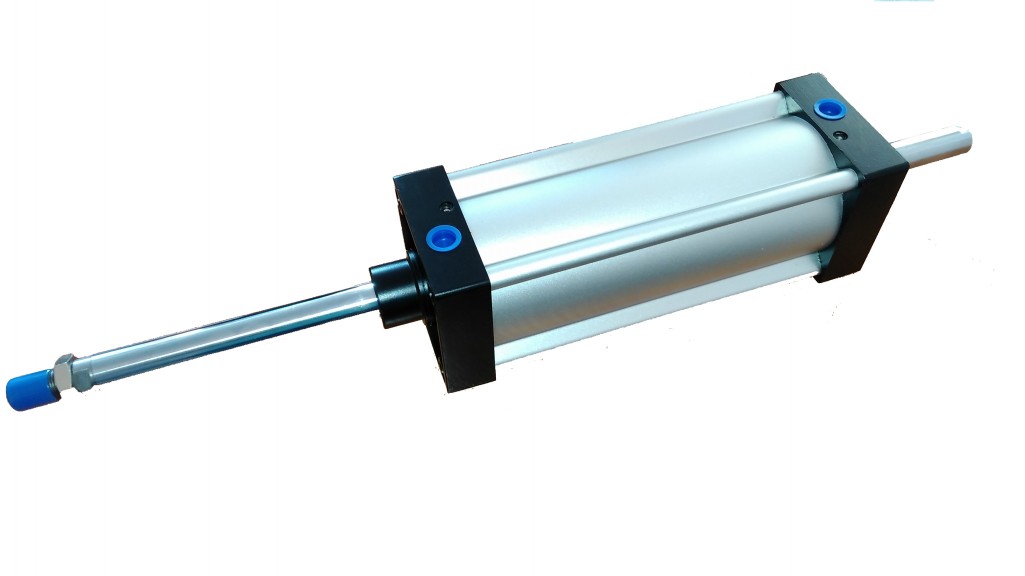

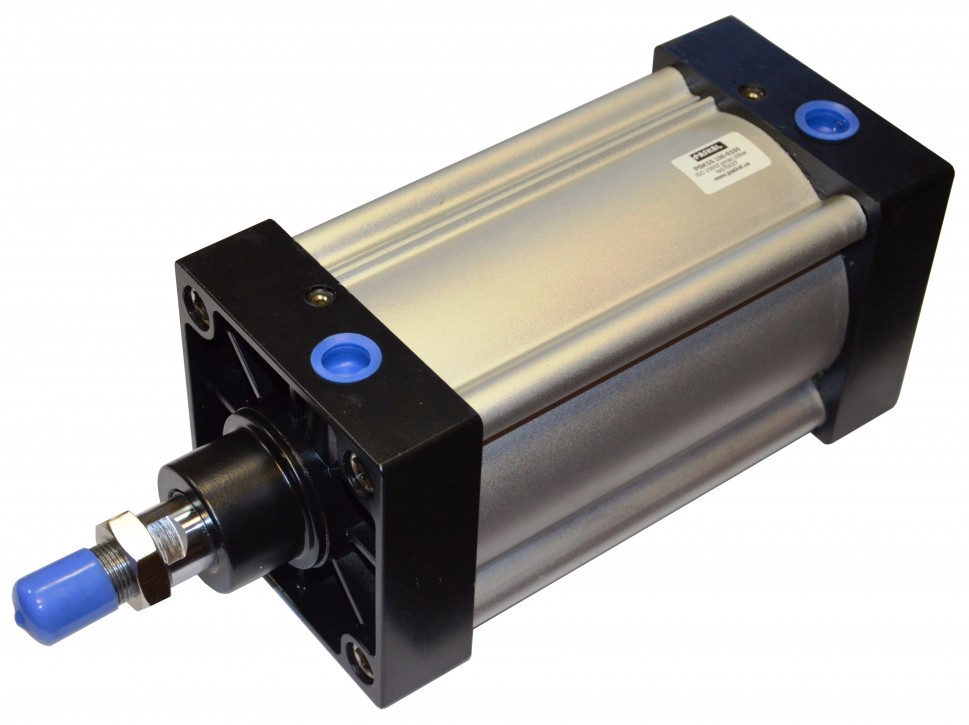

Пневмоцилиндры PSK10, PSK11, PSK12, изготовлены на нашем производстве из турецких и итальянских комплектующих, предназначены для преобразования энергии сжатого воздуха в поступательное, обратно поступательное движение штока. Гильза цилиндра изготовлена из алюминия, для уменьшения массы и может иметь 3 варианта профиля для 1 датчика, 2 датчиков и без них. Для хорошего скольжения уплотнений на внутренней поверхности специальное анодированное напыление. На стальных хромированных штоках нарезана резьба с гайкой, для закрепления наконечника, вилки либо нагрузки, и 2 лыски для зажима ключем. Все готовые изделия проходят испытания на соответствие техническим требования.
Ход от 10 до 5800 мм
Данные пневмоцилиндры имеют регулируемое маслянное демпфирование 6(см. рисунок). Регулировка производится путем вращения винта 7, уплотнение 8 исключает утечки воздуха. Демпфирование осуществляется только в начале и в конце хода с того момента, когда направляющая втулка 11 входит в корпус передней крышки 17 или задней 22. Поршень имеет встроенный магнит 19 для определения его местоположения датчиком герконовым. Болты крепления передней и задней крышки 21 имеют внутреннюю резьбу для креплений.
Технические характеристики
Диаметр поршня, мм |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
Диаметр штока, мм |
12 |
16 |
20 |
20 |
25 |
25 |
32 |
Среда |
очищенный сжатый воздух с маслом или без него |
||||||
Максимальное рабочее давление |
1 МПа (10 бар) |
||||||
Температура рабочей среды, °С |
-10 до 60 |
||||||
Присоединительная резьба, дюйм |
G1/8 |
G1/4 |
G1/4 |
G3/8 |
G3/8 |
G1/2 |
G1/2 |

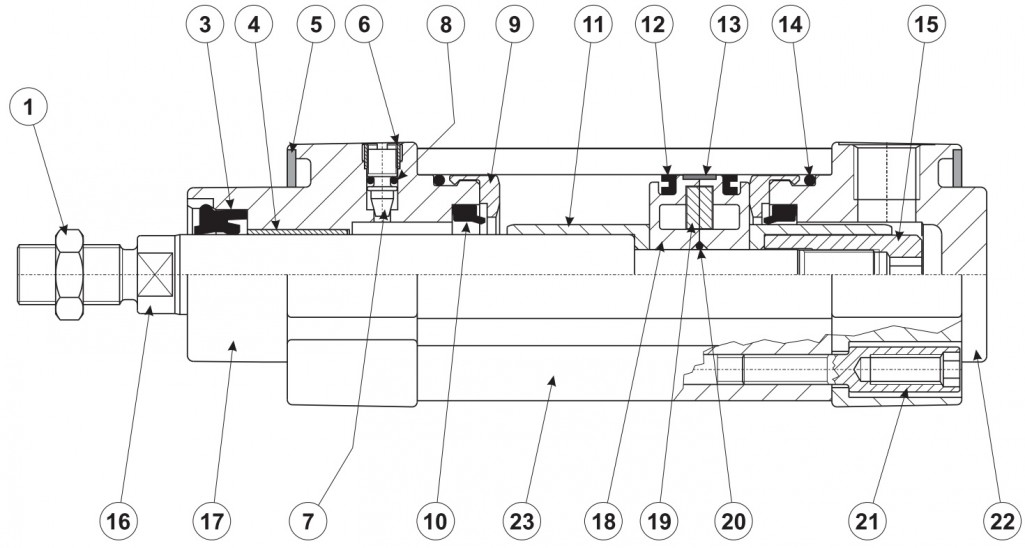

Спецификация:
1. Крепежная гайка.
3. Грязесъемник.
4. Направляющая втулка.
5. Защитная пластина.
6. Регулятор демпфирования.
7. Винт.
8. Уплотнение NBR или Viton.
9. Ограничитель хода.
10. Уплотнение штока.
11. Втулка аллюминиевая.
12. Направляющее уплотнения поршня.
13. Направляющее уплотнение поршня.
14. Уплотнение задней крышки.
15. Гайка для фиксации поршня на штоке.
16. Шток хромированный.
17. Передняя крышка аллюминиевая.
18. Поршень аллюминиевый.
19. Магнит.
20.Уплотнение поршня NBR или Viton.
21. Болт крепления задней крышки.
22. Задняя крышка аллюминиевая.
Пор- шень |
Шток |
Давление |
S Поршня, см2 |
Давление в системе, бар |
Теоретическое усилие (кг) |
||||||||
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||||
32 |
12 |
Втяги- вание |
6,91 |
14 |
21 |
28 |
35 |
41 |
48 |
55 |
62 |
69 |
|
Выталки-вание |
8,04 |
16 |
24 |
32 |
40 |
48 |
56 |
64 |
72 |
80 |
|||
40 |
16 |
Втяги- вание |
10,55 |
21 |
32 |
42 |
53 |
63 |
74 |
84 |
95 |
106 |
|
Выталки-вание |
12,56 |
25 |
38 |
50 |
63 |
75 |
88 |
100 |
113 |
126 |
|||
50 |
20 |
Втяги- вание |
16,49 |
33 |
49 |
66 |
82 |
99 |
115 |
132 |
148 |
165 |
|
Выталки-вание |
19,63 |
39 |
59 |
79 |
98 |
118 |
137 |
157 |
177 |
196 |
|||
63 |
20 |
Втяги- вание |
28,02 |
56 |
84 |
112 |
140 |
168 |
196 |
224 |
252 |
280 |
|
Выталки-вание |
31,16 |
62 |
93 |
125 |
156 |
187 |
218 |
249 |
280 |
312 |
|||
80 |
25 |
Втяги- вание |
45,33 |
91 |
136 |
181 |
227 |
272 |
317 |
363 |
408 |
453 |
|
Выталки-вание |
50,24 |
100 |
151 |
201 |
251 |
301 |
352 |
402 |
452 |
502 |
|||
100 |
25 |
Втяги- вание |
73,59 |
147 |
221 |
294 |
368 |
442 |
515 |
589 |
662 |
736 |
|
Выталки-вание |
78,5 |
157 |
236 |
314 |
393 |
471 |
550 |
628 |
707 |
785 |
|||
125 |
32 |
Втяги- вание |
114,62 |
229 |
344 |
458 |
573 |
688 |
802 |
917 |
1032 |
1146 |
|
Выталки-вание |
122,66 |
245 |
368 |
491 |
613 |
736 |
859 |
981 |
1104 |
1227 |
