Опис товару

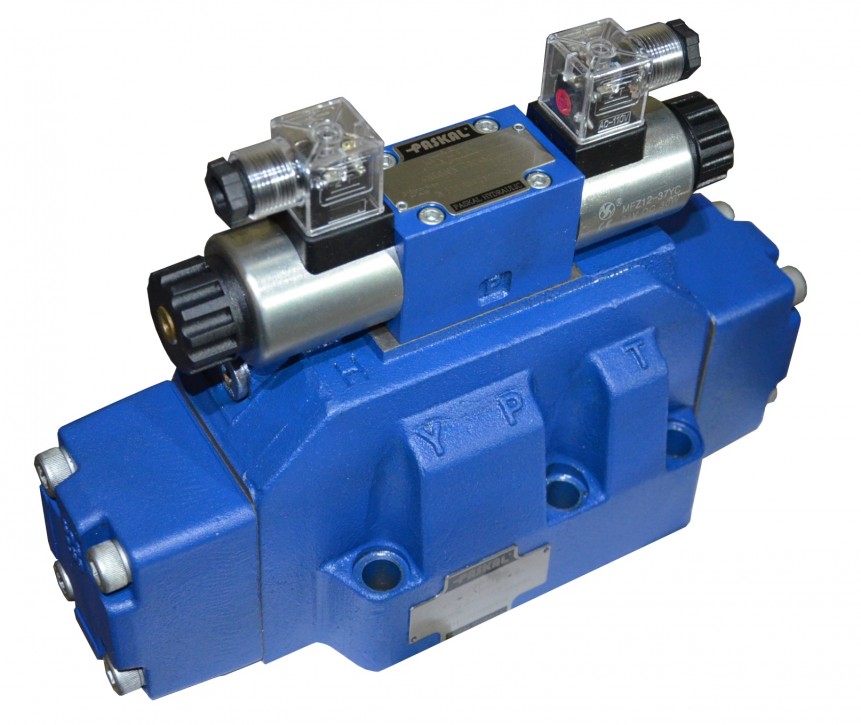

Гідравлічні розподільники моделі WE16 і 25 з електрогідравлічним керуванням (WEH) або гідравлічним (WE) призначені для управлінням гідроциліндрами з великою витратою рідини - до 600 л/хв і тиском до 280 бар. Розподільники можуть працювати до 350 бар якщо додатково оснащуються редукційними клапанами. Час перемикання може регулюватися здвоєнним дроселем.
Розподільники з електрогідравлічним керуванням мають попереднє управління, в діапазоні 12 - 25 бар, у вигляді ще одного розподільника з електромагнітним керуванням, який направляє потік рідини до основного золотника. Підведення керуючого сигналу і злив масла може здійснюватися як зовні так і внутрішньо. При зовнішньому підводі масла, в нейтральному положенні основний поршень утримується пружинами, порожнини пружин з'єднуються з баком. Може бути присутнім ручне дублювання роботи котушки.
Технічні характеристики
|
Типорозмір |
16 |
25 |
|
|
Максимальний управляючий тиск |
бар |
до 25 |
|
|
Мінімальний управляючий тиск (повернення пружинне) |
бар |
12 |
13 |
|
Максимальний робочий тиск |
Канал: Р, А, В, бар |
280 |
280 |
|
Канал Т, бар |
100 |
250 |
|
|
Максимальна витрата |
л/хв |
300 |
650 |
|
Робоча рідина |
мінеральне масло згідно DIN 51524 |
||
|
Робоча температура |
°С |
-20 до 80 |
|
|
В`язкість |
мм2/с |
2,8 до 500 |
|
|
Робоча напруга |
постійна – DC, В |
24 |
|
|
змінна – AC, В |
220 |
||
|
Габаритні розміри |
мм |
260х180х91 |
353х210х116 |
|
Орієнтовна маса |
кг |
8,9 |
18 |
|
Чистота робочої рідини |
20 мкм |
||
