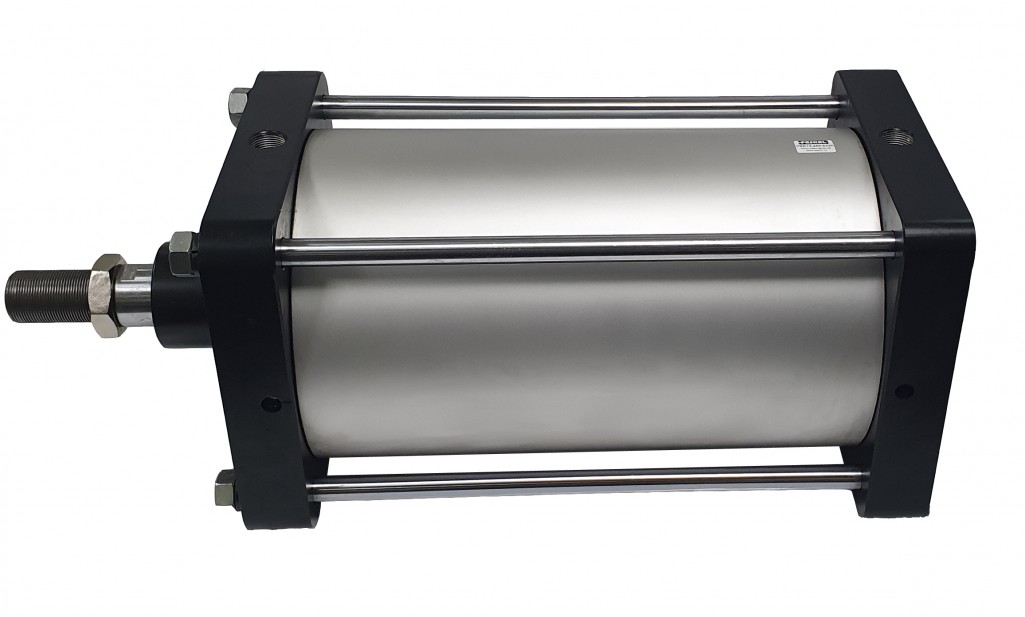

Пневмоцилиндры PSК14

1 730.00 грн

Описание продукта

Спецификация(см. рисунок):

1. Крепежная гайка.
2. Уплотнение штока.
3. Грязесъемник.
4. Направляющая втулка.
5. Уплотнение крышки.
6. Аллюминиевая втулка.
7. Направляющее уплотнения поршня.
8. Направляющее уплотнения поршня.
9. Регулируемое демпфирование.
10. Регулирующий винт.
11. Уплотнение.
12. Гайка поршня.
13. Задняя крышка.
14. Стягивающий винт.
15. Уплотнение поршня.
16. Поршень аллюминиевый.
17. Магнит.
18. Стальной стержень.
19. Амортизирующее уплотнение NBR или Viton.
20. Передняя крышка.
21. Хромированный шток.
22. Уплотнение поршня.
23. Аллюминиевая гильза - труба

Пневмоцилиндры PSK14 используются для создания больших усилий, поскольку поршень 16 имеет увеличенную площадь. В отличии от PSK10, гильза круглая аллюминиевая 23, а две стальные крышки 20 и 13 стянутые стальными шпильками 18, что позволяет удешевить данную модель. Усилие на штоке такого цилиндра может достигать от 1.8 до 3 тонн. Поршень оснащен магнитов для определния его положения датчиком.

Данные пневмоцилиндры имеют регулируемое маслянное демпфирование 9. Регулировка производится путем вращения винта 10, уплотнение 11 исключает утечки воздуха. Демпфирование осуществляется только в начале и в конце хода с того момента, когда направляющая втулка 6 входит в корпус передней крышки 20 или задней 13. Поршень имеет встроенный магнит 17 для определения его местоположения датчиком герконовым. Болты крепления передней и задней крышки 21 имеют внутреннюю резьбу для креплений.

Диаметр поршня, мм 160 200 250 320
Диаметр штока, мм 45 45 50 63
Среда очищенный сжатый воздух с маслом или без него
Максимальное рабочее давление 1 МПа (10 бар)
Температура рабочей среды, °С -10 до 60
Присоединительная резьба, дюйм G3/4 G3/4

Теоретическое усилие, кг

Ø

Ø Направл. действия S поршня мм2 Рабочее давление, МПа
поршня мм штока мм 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1
160 40 Выталкивание 20096 402 603 804 105 1205 1407 1608 1809 2010
Втягивание 18840 346 565 754 942 1130 1319 1507 1696 1884
200 40 Выталкивание 31400 628 942 1256 1570 1884 2198 2512 2826 3140
Втягивание 301444 628 942 1256 1570 1884 2198 2512 2826 30144
