Описание продукта

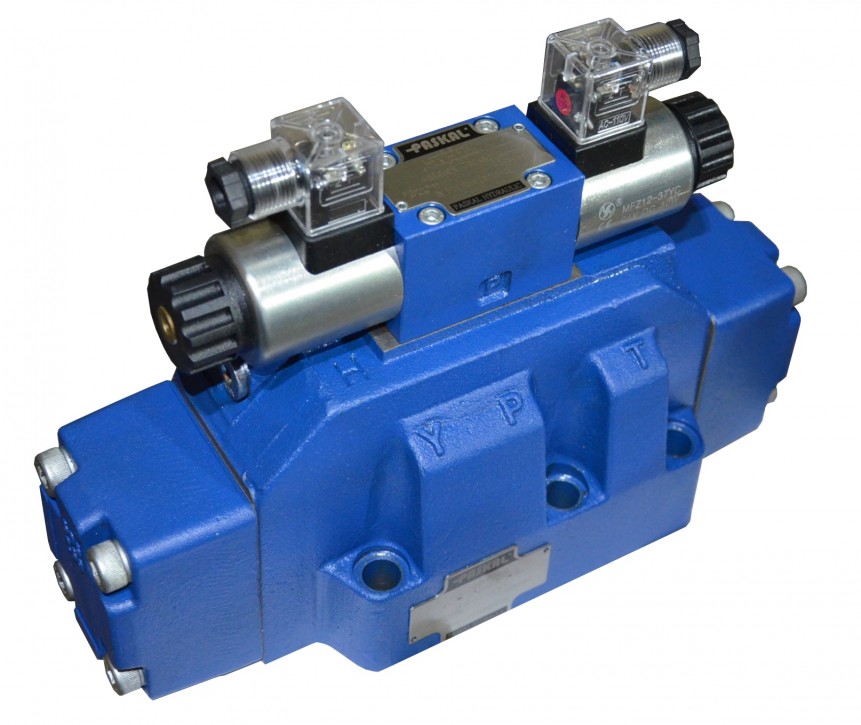

Гидравлические распределители модели WE16 и 25 с электрогидравлическим управлением(WEH) либо гидравлическим(WE) управлением предназначены для управления гидроцилиндрами с большим расходом жидкости - до 600 л/мин и давлением до 280 бар. Распределители могут работать до 350 бар если дополнительно оснащаются редукционными клапанами. Время переключения может регулироваться сдвоенным дроселем.
Распределители с электрогидравлическим управлением имеют предварительное управление, в диапазоне 12 - 25 бар, в виде еще одного распределителя с електромагнитным управлением, который направляет поток жидкости к основному золотнику. Подвод управляющего сигнала и слив масла может осуществляться как снаружи так и во внутрь. При внешнем подводе масла, нейтральном положении основной поршень удерживается пружинами, полости пружин соединяются с баком. Может присутствовать ручное дублирование работы катушки.
Технические характеристики
|
Типоразмер |
25 |
|
|
Максимальное управляющее давление |
бар |
до 25 |
|
Минимальное управляющее давление(возврат пружинный) |
бар |
13 |
|
Максимальное рабочее давление |
Канал: Р, А, В, бар |
280 |
|
Канал Т, бар |
250 |
|
|
Максимальный расход |
л/мин |
650 |
|
Рабочая жидкость |
минеральное масло согласно DIN 51524 |
|
|
Рабочая температура |
°С |
-20 до 80 |
|
Вязкость |
мм2/с |
2,8 до 500 |
|
Рабочее напряжение |
постоянное – DC, В |
24 |
|
переменное – AC, В |
220 |
|
|
Габаритные размеры |
мм |
353х210х116 |
|
Ориентировочный вес |
кг |
18 |
|
Чистота рабочей жидкости |
20 мкм |
|
