Описание продукта

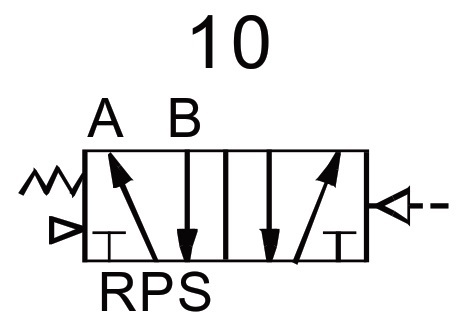

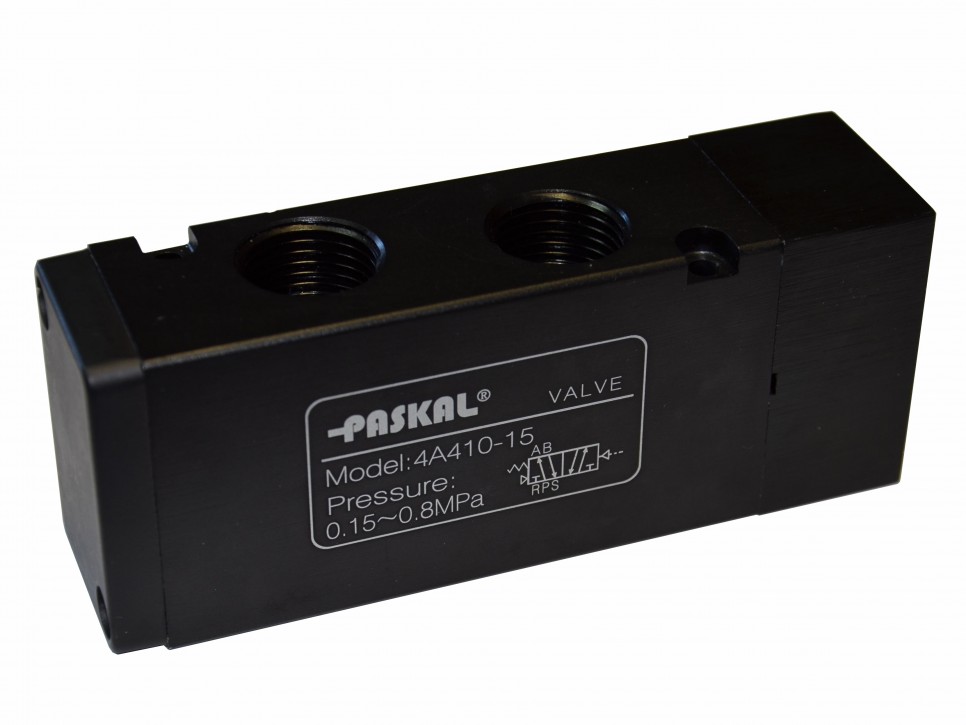

Пневмораспределители серии 4А схема 10 предназначены для управления двухходовыми пневмоцилиндрами. На золотник распределителя воздейстует поток сжатого воздуха и перемещает золотник. Без управляющего сигнала распределитель перемещается в правое положение под воздействием пружины.
Технические характеристики
Тип |
Резьба в каналах Р,А,В дюйм |
Резьба в каналах R, S, дюйм |
Резьба в каналах управ-ления, дюйм |
Рабочая среда |
Сече- ние проход- ного отверстия, мм2 |
Диапазон давления, бар |
Количество циклов в секунду |
Мин. время срабатывания |
Масса, кг |
4A110-06 |
G1/8" |
Воздух с тон- костью фильт- рации не меньше 40 мкм |
12 |
1,5-8 рабочее. Макси- мально выдер- живаемое давление может достигать 12 бар |
5 |
0,05 секунды |
0,12 |
||
4A210-08 |
G1/4" |
G1/8" |
16 |
5 |
0,22 |
||||
4A310-10 |
G3/8" |
G1/4" |
G1/8" |
30 |
4 |
0,31 |
|||
4A410-15 |
G1/2" |
G1/8" |
50 |
3 |
- |
