Описание продукта

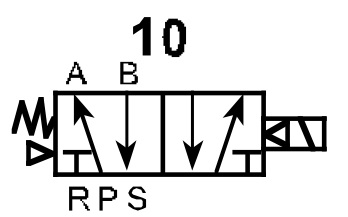

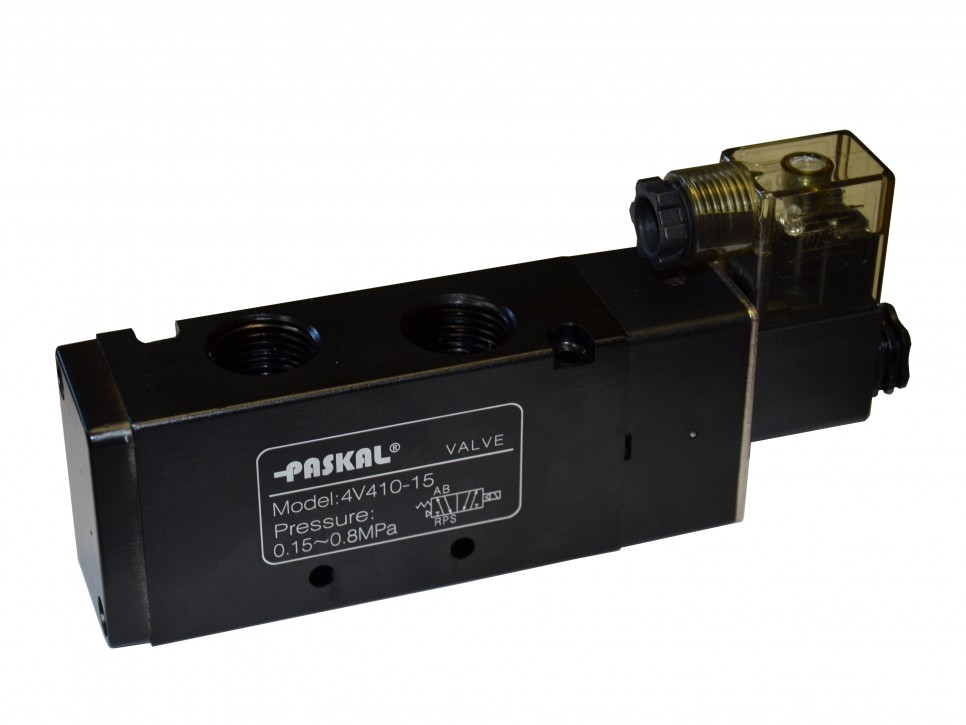

Пневмораспределители 4V(110, 210, 310, 410) пятиканальные двухпозиционные с одной катушкой предназначены для управления двухходовыми пневмоцилиндрами. При отсутствии сигнала распределитель находится в правом положении под действием пружины. При подаче питания на катушку, золотник отжимает пружину и переходит в левое положение. Распределители этой серии имеют ручное дублирование работы катушки. Монтируются на плиту.
|
Технические характеристики |
|||||||||
|
Тип |
Катушка |
Резьба в каналах Р,А,В дюйм |
Резьба в каналах R,S дюйм |
Рабочая среда |
Сечение проходного отверстия, мм2 |
Диапазон давления, бар |
Количество циклов в секунду |
Мин. время срабатывания |
Масcа, кг |
|
4V110-06 |
DC12 DC24 AC24 AC110 AC220 |
G1/8" |
G1/8" |
Воздух с тон-костью фильт-рации не меньше 40 мкм |
12 |
1,5-8 рабочее. Макси- мально выдер- живаемое давление может достигать 12 бар |
5 |
0,05 секунды |
0.12 |
|
4V210-08 |
G1/4" |
G1/8" |
16 |
5 |
0.22 |
||||
|
4V310-10 |
G3/8" |
G1/4" |
30 |
4 |
0.31 |
||||
|
4V410-15 |
G1/2" |
G3/8" |
50 |
3 |
0.59 |
||||
